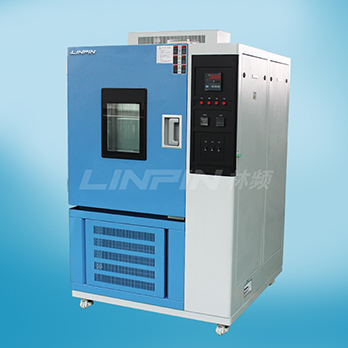

濕熱試驗箱怎么選擇穩定電源
2020-11-18 13:21 林頻儀器
為使濕熱試驗箱的數據信號平穩的鍵入到A/D轉化器中，必須一個平穩的開關電源。恒流源電路便是要可以出示一個平穩的電流量，以確保其他電源電路穩定工作的基本。因而必須設計方案一個平穩的直流電源。
對于此事濕熱試驗箱設計方案挑選選用2.9V的直流電源挑選元器件TL431。TL431是一個有優良的耐熱性能的三端可調式分離標準源。它的輸出電壓能用2個電阻器設定隨意的標準源到從2.5~36V范疇內的一切值。該元器件的動態性特性阻抗典型值為0.2Ω，在許多的運用選用它替代齊納二極管。TL431是一種串聯穩壓管集成電路芯片。因其價格便宜、特性好被廣泛運用在各種各樣電路中。
TL431的基本參數：三端可調式分離標準源的可編程控制器輸出電壓為2.5~36V;低動態性輸出阻抗的典型值為0.22Ω;工作電壓參照出現偏差的原因范疇是±0.4%;溫度補償實際操作全額定值操作溫度范疇;其溫度自然環境的典型值為25℃;等效電路全范疇的溫度系數的典型值是50ppm/℃;穩壓管值可從2.5~36V持續可調式;參照工作電壓的原出現偏差的原因?yàn)?plusmn;1.0%;低動態性輸出電阻的典型值為0.22歐母;輸出的電流量為1.0~100mAh;全溫度范圍內溫度特點平整，濕熱試驗箱其典型值為50ppm，輸出低壓噪音;大鍵入工作電壓為37V，大工作中電流量150mA的內標準工作電壓為2.9V，輸出電壓范疇為2.5-36V。
